概述

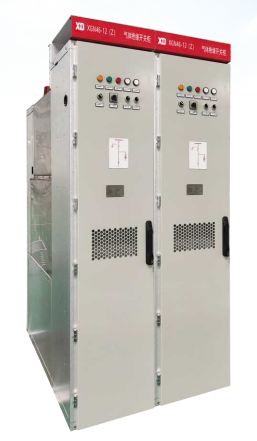

XGN46-12（Z）系列气体绝缘开关柜适用于额定电压12kV及以下工矿企业、发电厂及变电站，作为电能的吸收、控制、分派和；ぶ。特殊适用于空间狭窄、对可靠性要求高，以及地下、高原、沿海地区等自然情形条件相对卑劣的场合，可用于海拔5000m及以下地区。产品知足GB/T3906、GB/T11022等标准要求。
产品特点
u 电流品级最高抵达3150A/40kA；
u 接纳真空开断、SF6气体绝缘；
u 双气室结构，激光焊接不锈钢充气箱体，经氦检漏装置检测，密封性好；
u 上下气室均设有补气接口，有知足现场耐压和直接验电需求的磨练接口，现场试验利便；
u 接纳固体绝缘母线举行柜间毗连，现场装置简朴，后期扩展利便；
u 配用固封极柱式真空断路器，绝缘性能好；
u 电流互感器、电压互感器外置，现场校验和替换利便；
u 计划无邪，可扩展；计划安排合理，可利便替换一次元器件；
u 具有完善的五防联锁计划；
u 接纳一体化设计的仪表箱；
u 装置有气体监测装置，对气箱内部气体实时监测并能输出报警和闭锁信号；
u 可实现电缆出线、倾轧出线、PT计划、联络计划，电气性能完全可以替换KYN28-12柜；
u 产品在设计、制造及服役期满后可知足关于情形；さ囊。
主要手艺参数
序号 |
项 目 |
单位 |
参数 |
1 |
额定电压 |
kV |
12 |
2 |
额定频率 |
Hz |
50 |
3 |
额定电流 |
A |
630、1250、2500、3150 |
4 |
1min工频耐压 |
相对地、相间 |
kV |
42 |
真空及隔离断口 |
48 |
5 |
雷电攻击耐受电压 |
相对地、相间 |
kV |
75 |
真空及隔离断口 |
85 |
6 |
额定短时耐受电流 |
主回路 4s |
kA |
31.5、40 |
接地开关 2s |
接地毗连回路 2s |
kA |
27.4、34.8 |
7 |
额定峰值耐受电流 |
主回路 |
kA |
80、100 |
接地开关 |
接地毗连回路 |
kA |
69.6、86.7 |
8 |
断路器额定短路开断电流 |
kA |
31.5、40 |
9 |
断路器额定短路关合电流（峰值） |
kA |
80、100 |
10 |
断路器额定操作循环 |
O-0.3s-CO-180s-CO |
11 |
机械寿命 |
断路器 |
次 |
20000/10000 |
隔脱离关、接地开关 |
次 |
3000 |
12 |
SF6气体额定压力（20℃、表压） |
MPa |
0.04 |
13 |
SF6气体最低事情压力（20℃、表压） |
MPa |
0.02 |
14 |
SF6气体水分含量（V/V） |
μL/L |
≤250 |
15 |
SF6气体漏气率 |
每年 |
≤0.05% |
16 |
外壳防护品级 |
|
IP4X（低压柜体） |
IP67（充气壳体） |
17 |
分、合闸装置和辅助回路的额定电源电压(Ua) |
V |
DC110、DC220、AC220 |
18 |
内部故障（AFLR） |
故障电流 |
kA |
31.5 |
一连时间 |
s |
1 |
19 |
形状尺寸（宽X高X 深） |
|
500（800）×1300（1600/1720）×2250 |
|
|
|
|
|
|
